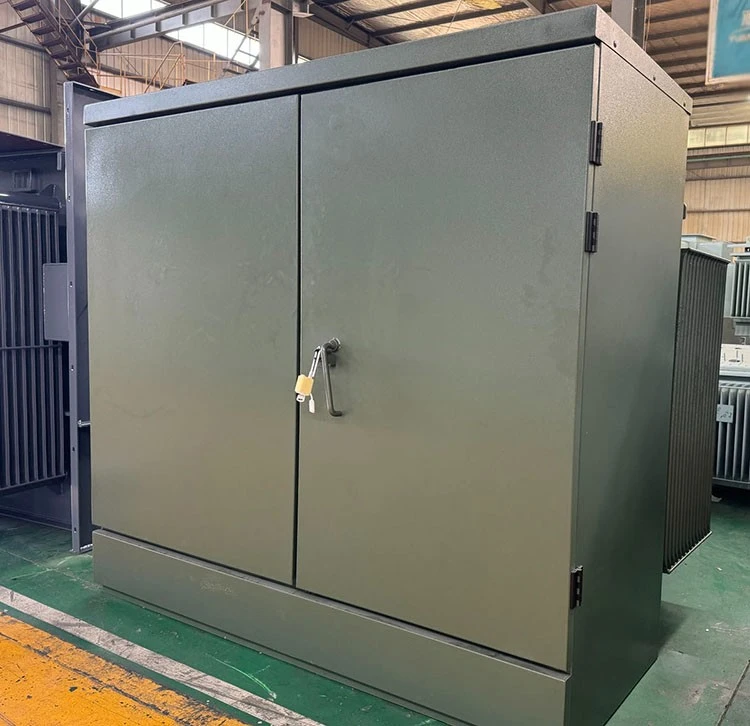

3- Fasepute montert transformator med sløyfefôr

Fordeler og fordeler

Installasjonen av 3- fasepute montert transformator med sløyfefôr gir flere fordeler som redusert strømtap under distribusjon, forbedret pålitelighet av strømforsyning og enklere tilgang for vedlikehold sammenlignet med tradisjonelle polmonterte transformatorer .

Tilgjengelig forsyning

Kraftvurdering	45KVA ~ 6000KVA
Primærspenningsvurderinger	opptil 35 kV
Sekundær spenningsvurderinger	opp til 24.94kv
H . v . trykkområde	± 2 × 2,5% eller andre
Tilkoblingstype	Delta/Wye
Svingete leder	Kobber eller aluminium
TYPE	Loop Feed / Radial Feed
Konfigurasjon	Lev front / død front
Bil	30-150 kv
Standarder	ANSI, IEEE, DOE, CSA, NEMA, UL
Søknad	Boligområder, hotell, eneboliger, parker, distribusjonssystemer
Oljetype	Mineralolje eller biologisk nedbrytbar naturlig vegetabilsk olje, ikke PCB -væske
Fullfør farge	Bell Green eller som tilpasset
Kabinettvurdering	NEMA 3R værbestandig ledningsskap, forseglet tank

GENERALTREKK

1. Dual sikringsbeskyttelsessystem

Vår transformator utstyrt med et dobbelt sikringssystem, og sikrer forbedret sikkerhet og pålitelighet, med Bay-O-Net-sikringer med isolasjonskoblinger for ekstra sikkerhet .

2. Trykk på veksler med 5 posisjoner

Inkludering av en 5- Posisjon Tap -Changer muliggjør fleksibel justering av spenningsnivåer, optimaliserer ytelse og effektivitet i henhold til forskjellige belastningsforhold .

3. lv terminal med 6 hull

Vår transformator er designet for bekvemmelighet og allsidighet, og har en LV -terminal med 6 hull, og letter enkle og sikre tilkoblinger .

4. separerbare isolerte høyspenningskontakter

Med separerbare isolerte høyspenningskontakter, tilbyr transformatoren vår effektive og pålitelige tilkoblinger, samtidig som vi sikrer maksimal sikkerhet under installasjon og vedlikehold .

5. ul listet navneskilt

Med en UL-listet typeskilt, oppfyller vår transformator strenge kvalitets- og sikkerhetsstandarder, og sikrer dens overlegne ytelse og overholdelse av bransjeforskrifter .

Parametere

Følgende tabell er standardparameteren til 3- fasepute montert transformator med sløyfefôr . Hvis du trenger andre kapasiteter og spenningsnivåer, kan du kontakte transmakten for å oppnå nøyaktige tekniske parametere og tilbud .

Vi tilbyr tilpasset 3- fasepute montert transformator med loop feed i henhold til kunder .

Nedenfor er spesifikasjoner bare for referanse .

Trefase -padmontering Transformatorer størrelser
kva	Type	Hv	LV	W (mm)	D (mm)	H (mm)
75	radial	25000delta	480grdy/277	1280	1085	1085
150	sløyfe	14400v	600grdy/347	1480	1250	1750
225	radial	4160delta	347GRDY/600V	1480	1295	1750
300	sløyfe	345000	208GRDY/120	1500	1730	1850
500	sløyfe	1247GRDY/7200V	600Y/347	1447	1800	1750
750	radial	24940GRDY/14400	800grdy/462	1485	1730	1750
1,000	radial	249400delta	480V	1730	1350	1850
1,250	sløyfe	25000V	416V	1730	1320	1920
1,500	sløyfe	4160grdy/2400	600grdy/347	1730	1910	1965
1,500	sløyfe	34500delta	480grdy/277	2220	2069	2065
1,750	sløyfe	13800delta	480grdy/277	1730	2304	1900
2,000	radial	4160delta	415grdy/240	1730	1950	1810
2,500	sløyfe	25000delta	600grdy/347	1730	2560	1960
2,550	sløyfe	12470delta	415grdy/240	1730	2000	2200
2600	Sløyfe	34500delta	416GRDY/240	1730	1695	2290
3000	Sløyfe	27.600 Delta	13 800 Delta	1830	2360	2000
4000	sløyfe	27600delta	600grdy/347	1900	2500	2010
5000	radial	13 800 Delta	4.160grdy/2.400	1900	2735	2500
7000	sløyfe	27.600 Delta	13 800 Delta	2200	3030	2080
7500	sløyfe	249400delta	4.16kv Wye	2300	3200	2100
10000	sløyfe	24900grdy/14400	600V	2800	3500	2560

Hovedmaterialer

product-800-800

Test & QC

Etter hver enhet på 3- fasepute montert transformator med produsert løkkefôr, vil rutinemessige tester/fett bli utført ved kravene til ANSI/IEEE C 57.12.90 og C 57.12.00. Testrapporten Compomy med IEEE/Csa Standards, og effektiviteten med DOE 2016 {{4 {4 57.12.00.}}}}}}}}}}

Rutingstest i vår fabrikk
Viklingsmotstandstest
Isolasjonsmotstandstest
Spenningsforhold Feiltest
Kortslutningsimpedansestest
No-Load Tap (Wattage) Test
Lasttap (watt) test
Indusert spenningstatestest
Separat kildespenningstatestest
Trykkintegritetstest test

Vi tilbyr både online og offline testtilsynsalternativer for våre kunder . Du kan også velge en tredjepart, for eksempel SGS, CSA eller UL for å besøke Transpower's Factory, under vitnetesten, testen blir utført og mottar en rapport som fullt ut overfor standardkrav {{1}. og tillit til testprosedyrene .

Vårt produksjons- og testutstyr har profesjonell kalibrering hvert år .

3- fase flytende fylte padmonterte transformatorer Skissere

product-1179-872

Maleri

product-1500-844

Våre pakker og avsender

Montering og emballasjeområde

Etter samlet deretter frakt med container

Applikasjoner

Våre trefasede monteringstransformatorer kan brukes i forskjellige applikasjoner, alt i kompleksitet .

product-809-321

product-805-289

Ofte stilte spørsmål (FAQ)

Spørsmål: Hva er forskjellen mellom FR3 -væske og biologisk nedbrytbar væske?

A: EnviroTemp FR3 er et merkenavn for biologisk nedbrytbare esteroljer laget av Cargill . Cargill er ikke den eneste produsenten av biologisk nedbrytbare estervæsker som brukes til å avkjøle væskefylte transformatorer . transpower elektrisk lagre cargill enviotem fr3}} transpower elektrisk lager cartable enviotem fr3} transpower elektrisk lager.

Spørsmål: Hvilke sikkerhetsforholdsregler bør tas?

A: Forsikre deg om riktig jording for å forhindre elektrisk sjokk .
Bruk personlig verneutstyr (PPE) under vedlikehold .
Følg lokale koder og forskrifter for installasjon og drift .
Hold klarheter rundt transformatoren for å gi sikker tilgang og luftstrøm .
